Низкопотенциальное (бросовое) тепло: отработанный пар с температурой около 90ᴼС, горячая вода с температурой выше 60ᴼС, газы, жидкости и др.
Производимое высокопотенциальное тепло: с помощью теплового насоса можно поднять потенциал бросового тепла примерно на 40ᴼС (170ᴼС – это максимальные параметры)
Контур охлаждения теплового насоса: посредством охлаждающей градирни мокрого типа
Мощность: возможность производства тепловых насосов единичной мощностью до 8 МВт
Тепловые насосы 2-го типа позволяют вернуть в цикл до 48% потребляемой тепловой энергии

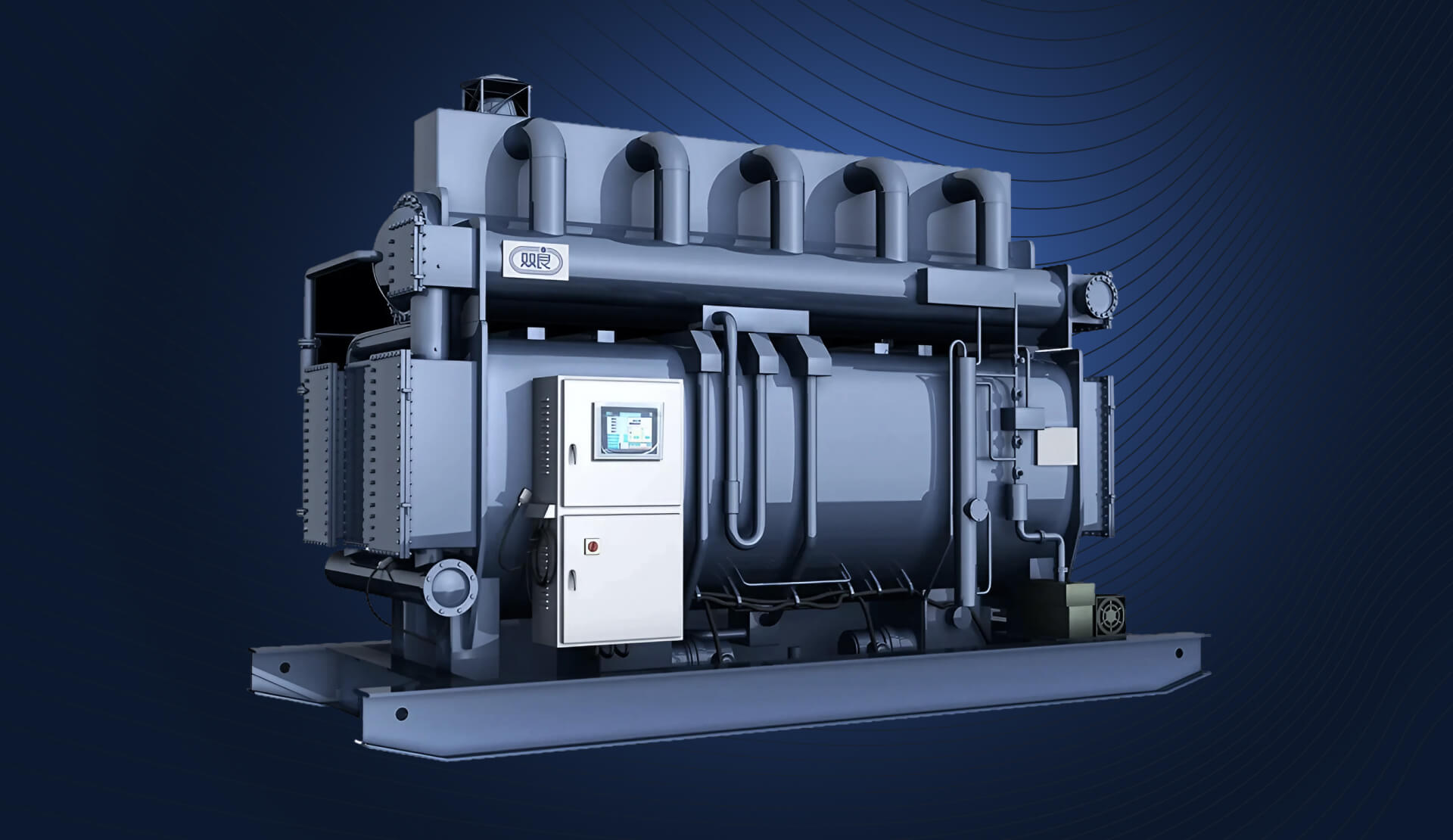

Абсорбционный тепловой насос 2-го типа способен рекуперировать тепло от источника тепла с промежуточной температурой и производить перегретую воду с температурой на выходе от 100 до 170 ° C. Приводимый в работу потоком тепловой энергии, абсорбционный тепловой насос 2-ого типа использует раствор LiBr как абсорбент и воду как хладагент для переработки низко-температурного тепла (такого так горячая вода с низкой температурой) для производства высокотемпературного потока тепловой энергии, который возможно применять в производственных процессах или отопления зданий. Основным отличием от теплового насоса 1-го типа является наличие охлаждающего контура, но при этом появляется возможность генерировать высокопотенциальное тепло.
Принципиальная схема работы теплового насоса второго типа компании Shuangliang

Другими словами, в составе выходной тепловой энергии АБТН первого типа 40% составляет «бесплатная» теплота, а 60% составляет дополнительно потребляемая высокотемпературная тепловаяэнергия (пар, горячая вода, теплота сжигания топлива).
АБТН‐I типа имеет три основных контура: бросовое тепло, высокопотенциальное тепло, нагреваемая вода.
Техническое описание конструкции и работы АБТН первого типа компании Shuanglliang
Испаритель
Испаритель состоит из теплообменных трубок (материал трубок подбирается для удовлетворения требований эксплуатации на оборотной воде с показателями, заявленными Заказчиком), торцевых крышек, системы капельного распыления хладагента, камеры сбора хладагента. Низкотемпературный поток горячей воды из внешней системы поступает в испаритель через торцевую крышку и проходит через теплообменные трубки. Тепло отработанной горячей воды поглощается хладагентом, распыляемым над трубами, так, что отработанный поток низкотемпературной горячей воды выходит из устройства с пониженной температурой. После поглощения тепла от отработанной горячей воды вода хладагента испаряется и затем поступает в абсорбер. Все компоненты испарителя смонтированы в основном корпусе установки.
Абсорбер
Абсорбер состоит из теплообменных трубок (материал трубок – нержавеющая сталь), торцевых крышек, системы капельного распыления раствора, камеры сбора раствора. Раствор бромида лития (LiBr) обладает повышенными абсорбирующими свойствами к водяному пару при определенных условиях (низкая температура и высокая концентрация). Когда раствор LiBr орошает теплообменные трубки, он одновременно поглощает пары хладагента, образующиеся в испарителе, и его температура повышается. Нагреваемый поток горячей воды поступает в теплообменные трубки абсорбера и извлекает тепло из раствора, чтобы раствор мог дополнительно поглощать пары хладагента. Затем, после нагрева в абсорбере, нагреваемый поток горячей воды поступает в конденсатор. Раствор после поглощения паров хладагента разбавляется до слабого раствора. Разбавленный раствор собирается на дне абсорбера, а затем перекачивается в генератор для последующей концентрации.
Генератор
Генератор представляет собой кожухо-трубную конструкцию, состоящую из корпуса, теплообменных трубок, сепаратора, опорных элементов и т.д. Насыщенный пар, проходящий через теплообменные трубки, нагревает слабый раствор, которым заполнен корпус генератора. Пары хладагента генерируются и направляются в конденсатор, в то время как слабый раствор концентрируется до сильного раствора и возвращается обратно в абсорбер. Насыщенный пар, после выделения скрытой теплоты конденсируется, и конденсат выходит из генератора через узел герметизации конденсата.
Конденсор
Конденсор состоит из корпуса, теплообменных трубок (материал трубок – нержавеющая сталь), трубной доски и торцевых крышек. Нагреваемый поток горячей воды поступает в теплообменные трубки конденсатора после предварительного нагрева в абсорбере, а горячие водяные пары хладагента из генератора конденсируются на трубках поверхности теплообмена, дополнительно нагревая поток горячей воды. На выходе из генератора поток горячей воды достигает расчетной температуры и готов для подачи потребителям. Хладагент собирается после конденсации и поступает в испаритель через U-образную трубку. Давление в генераторе и конденсаторе находится на одном уровне.
Теплообменник раствора
Регенеративный теплообменник кожухотрубного типа состоит из теплообменных трубок, трубной доски, передней и задней поворотных камер. Разбавленный раствор проходит внутри труб, а концентрированный раствор в корпусе теплообменника. Концентрированный раствор нагревает поток разбавленного раствора, поступающего в генератор, и одновременно охлаждается перед возвращением в абсорбер.
