Решения с паровыми системами утилизации позволяют Заказчику получить от установки три продукта:

• электрическую энергию
• тепловую энергию в виде горячей воды
• тепловую энергию в виде пара

Такое решение является оптимальным для объектов, где есть потребность, как в паре, так и в горячей воде. Наши решения позволяют получить от систем утилизации как насыщенный пар давлением от 6 до 32 бар, так и перегретый пар, при использовании дожигающих устройств.

В решениях с паровыми системами тепловая схема в части системы утилизации тепловой энергии выхлопных газов газопоршневых установок (ГПУ) выполняется с паровыми котлами-утилизаторами. Котлы-утилизаторы, в зависимости от требуемого давления пара, необходимости использования дожигающих устройств и других особенностей каждого конкретного проекта, могут быть как жаротрубного, так и водотрубного типа с применением различных конфигураций экономайзеров.

В таких решениях порядка 48% тепловой энергии, выработанной ГПА, будет отпускаться в виде пара и 52% будет отпускаться в виде горячей воды.

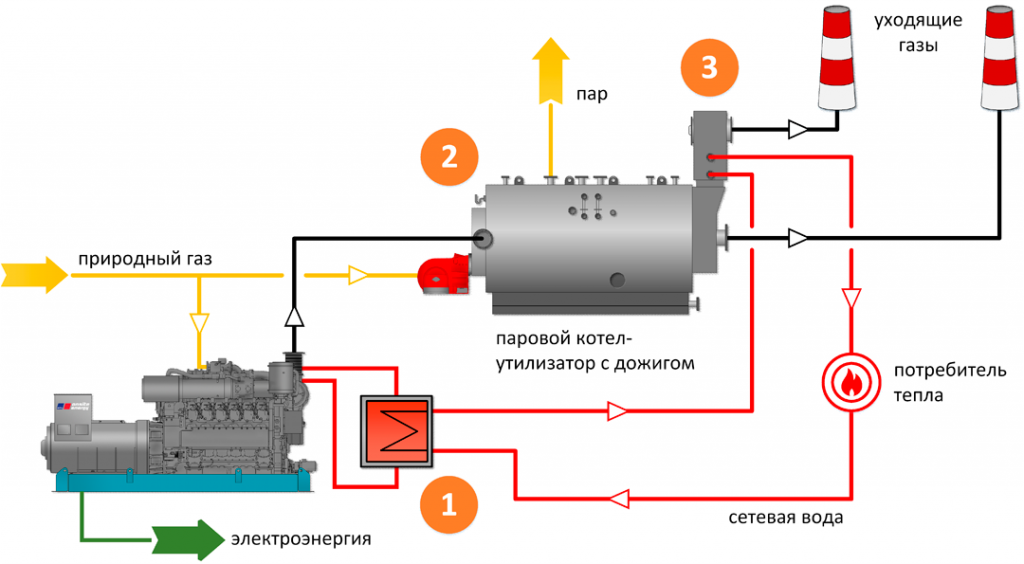

В схемах с паровыми системами принцип работы системы утилизации тепловой энергии газопоршневых агрегатов построен следующим образом:

• Выхлопные газы двигателей с температурой 450С (температура выхлопа двигателя) поступают в секции утилизации парового котла-утилизатора (2), где происходит нагрев и испарение котловой воды.
• Тепловая мощность низко потенциального потока тепловой энергии от системы охлаждения двигателя отбирается с температурным графиком 80/70С. Поток сетевой воды проходит через разделительный теплообменник (1) системы охлаждения двигателя, в котором в свою очередь отбирается тепловая мощность от внутреннего контура двигателя, включая тепловую мощность охлаждения масла, охлаждения воды рубашки мотора, охлаждения топливной смеси, после снятия тепла сетевая вода поступает в экономайзер (3) на паровом котле-утилизаторе и обеспечивает снижение температуры выхлопных газов на выходе из выхлопной трубы до уровня 180-120С, данная энергия может быть использована для подогрева питательной и сетевой воды, что позволяет более полно использовать тепловую мощность выхлопных газов двигателей и достигнуть большей эффективности тепловой схемы.
• Паровой котел-утилизатор конструктивно может быть выполнен одно -/ двух — / трех-секционным (1 или 2 секции утилизации и секция с горелкой, необходимость наличия и расчетная номинальная производительность которой определяется расчетом в каждом конкретном случае).
