Пар + холод
  • Решения совместной выработки горячей воды, пара и холода позволяют Заказчику получить от установки четыре продукта:

    • электрическую энергию
    • тепловую энергию в виде горячей воды
    • тепловую энергию в виде пара
    • холод

    Такое решение является оптимальным для объектов, где есть потребность, в паре, горячей воде и холоде.

    Данное решение позволяют получить от систем утилизации как насыщенный пар давлением от 6 до 32 бар, так и перегретый пар, при использовании дожигающих устройств.

    В решениях с паровыми системами тепловая схема в части системы утилизации тепловой энергии выхлопных газов газопоршневых установок (ГПУ) выполняется с паровыми котлами-утилизаторами. Котлы-утилизаторы, в зависимости от требуемого давления пара, необходимости использования дожигающих устройств и других особенностей каждого конкретного проекта, могут быть как жаротрубного, так и водотрубного типа с применением различных конфигураций экономайзеров.

    Так же возможно получение холода по средствам абсорбционных бромистолитиевых холодильных машин, конвертирующих тепловую энергию в энергию холода в виде холодной воды с температурным графиком +1… +15С.

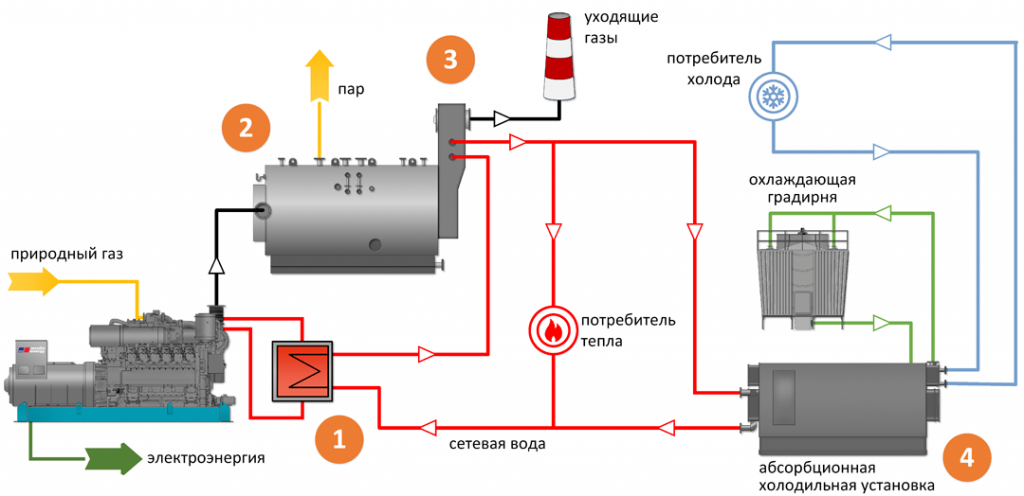

    Данная схема работы построена следующим образом:

    • Выхлопные газы двигателей с температурой 450С (температура выхлопа двигателя) поступают в секции утилизации парового котла-утилизатора (2), где происходит нагрев и испарение котловой воды.
    • Тепловая мощность низко потенциального потока тепловой энергии от системы охлаждения двигателя отбирается с температурным графиком 80/70С. Поток сетевой воды проходит через разделительный теплообменник (1) системы охлаждения двигателя, в котором в свою очередь отбирается тепловая мощность от внутреннего контура двигателя, включая тепловую мощность охлаждения масла, охлаждения воды рубашки мотора, охлаждения топливной смеси, после снятия тепла сетевая вода поступает в экономайзер (3) на паровом котле-утилизаторе и обеспечивает снижение температуры выхлопных газов на выходе из выхлопной трубы до уровня 180-120С, данная энергия может быть использована для подогрева питательной и сетевой воды, а так же являться теплоносителем для АБХМ (4), что позволяет более полно использовать тепловую мощность выхлопных газов двигателей и достигнуть большей эффективности тепловой схемы.
    • Абсорбционные холодильные машины работают на натуральном хладагенте (раствор соли бромистого лития LiBr). В качестве теплового источника для работы абсорбционных холодильных машин используют бросовое тепло (низкопотенциальный пар, выхлопные и дымовые газы, конденсат, сетевую воду и т. п.).
    • Абсорбционная холодильная установка состоит из основных четырех аппаратов: генератора, конденсатора, испарителя и абсорбера. В генераторе происходит кипение раствора бромида лития, за счет подогрева теплом греющего потока (бросовое тепло (низкопотенциальный пар, выхлопные и дымовые газы, конденсат, сетевую воду и т. п.)). Пары воды (хладагента) выпаренные из раствора бромида лития поступают в конденсатор, где конденсируются за счет охлаждения водой, подводимой в змеевик по трубопроводу из градирни (охлаждающая вода). Сконденсировавшаяся вода (хладагент) из конденсатора отводится в испаритель, в котором происходит ее испарение и охлаждение «холодной» воды поступающей от систем кондиционирования воздуха. Водяные пары из испарителя поступают в абсорбер, где поглощаются крепким раствором бромистого лития. Часть раствора бромида лития, насыщенная водяными парами из абсорбера, подается насосом через теплообменник в генератор для выпарки, остальная часть направляется обратно в абсорбер для лучшего насыщения водяными парами.

Картинка
