Обозначения с фото:
1 - Газовый двигатель с генератором

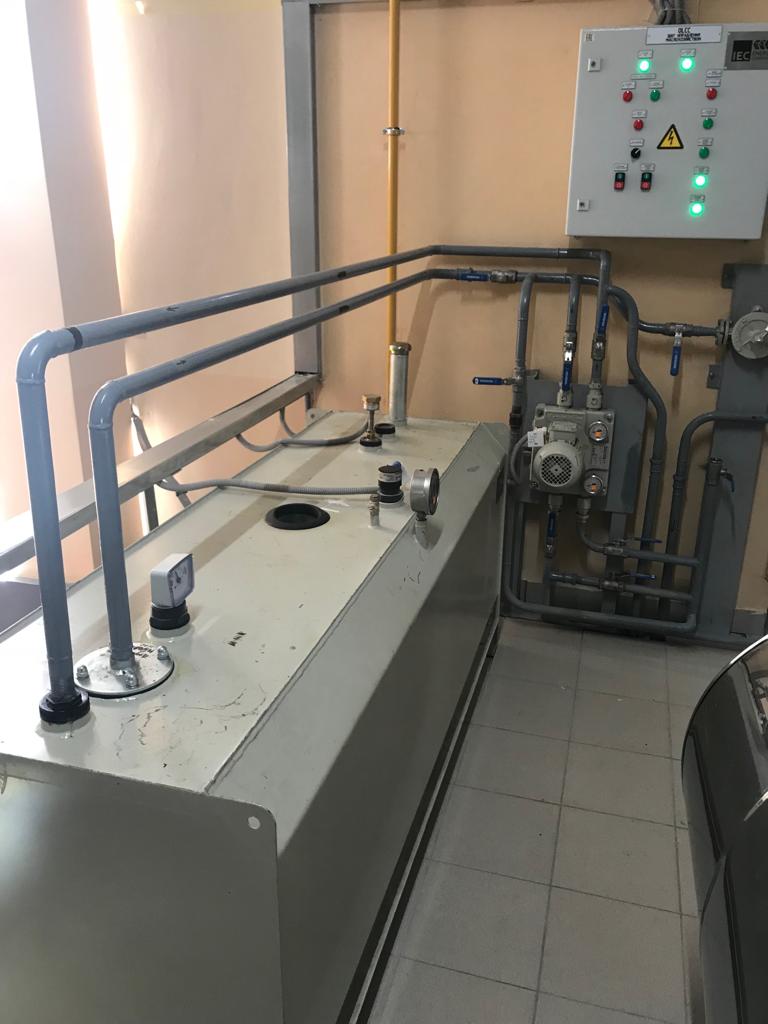

8 - Система маслохозяйства

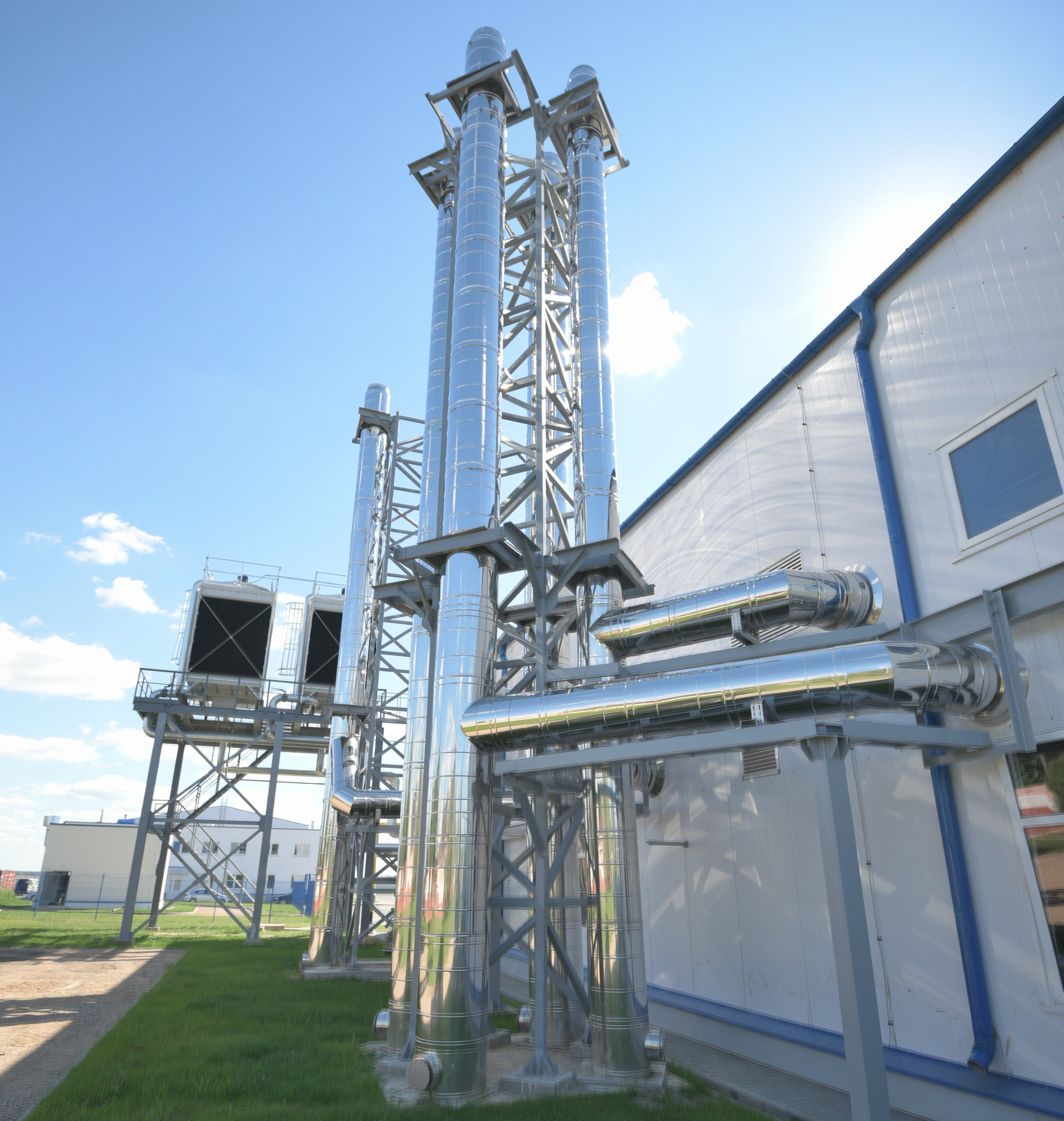

13 - Дымовая труба

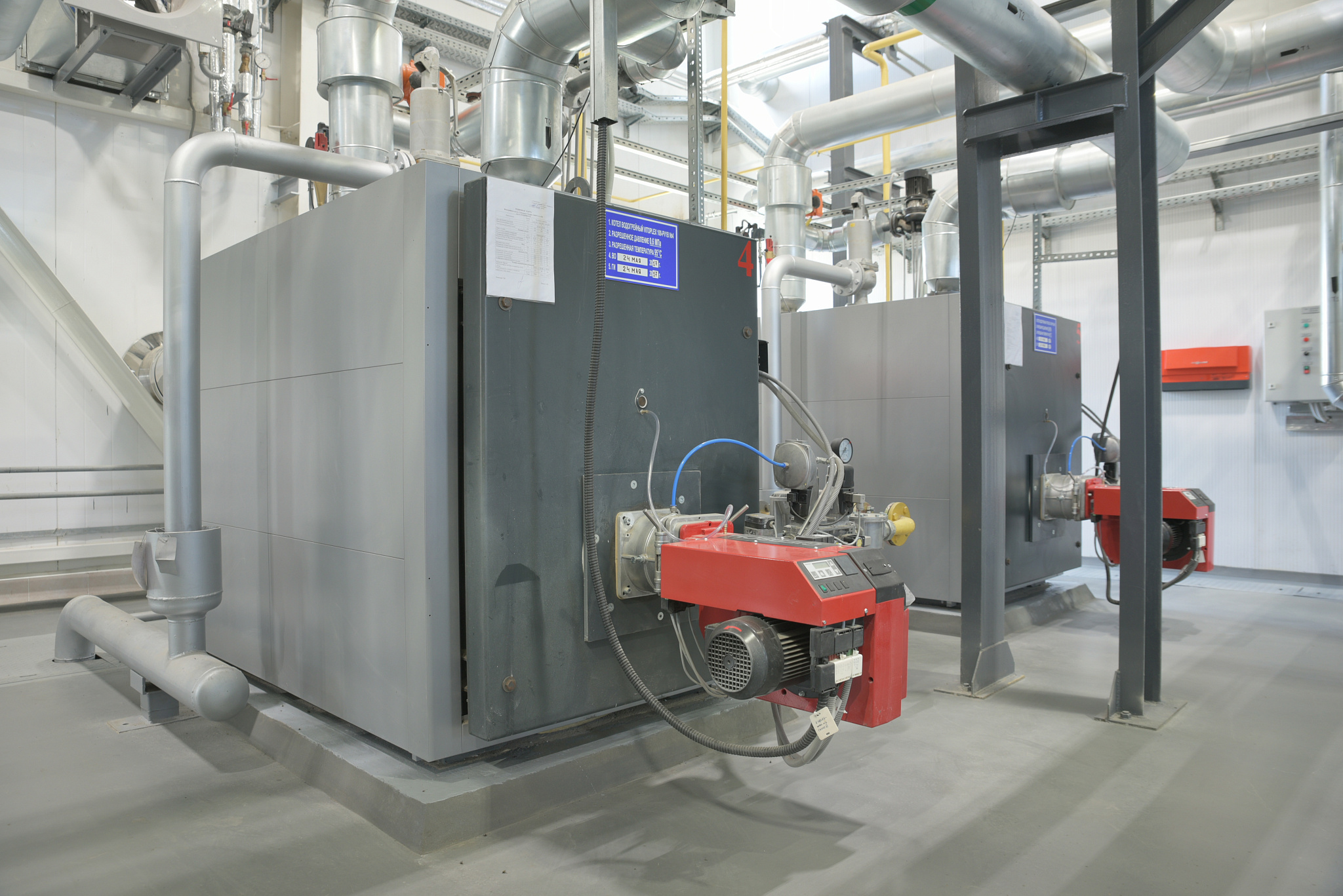

18 - Паровой котёл

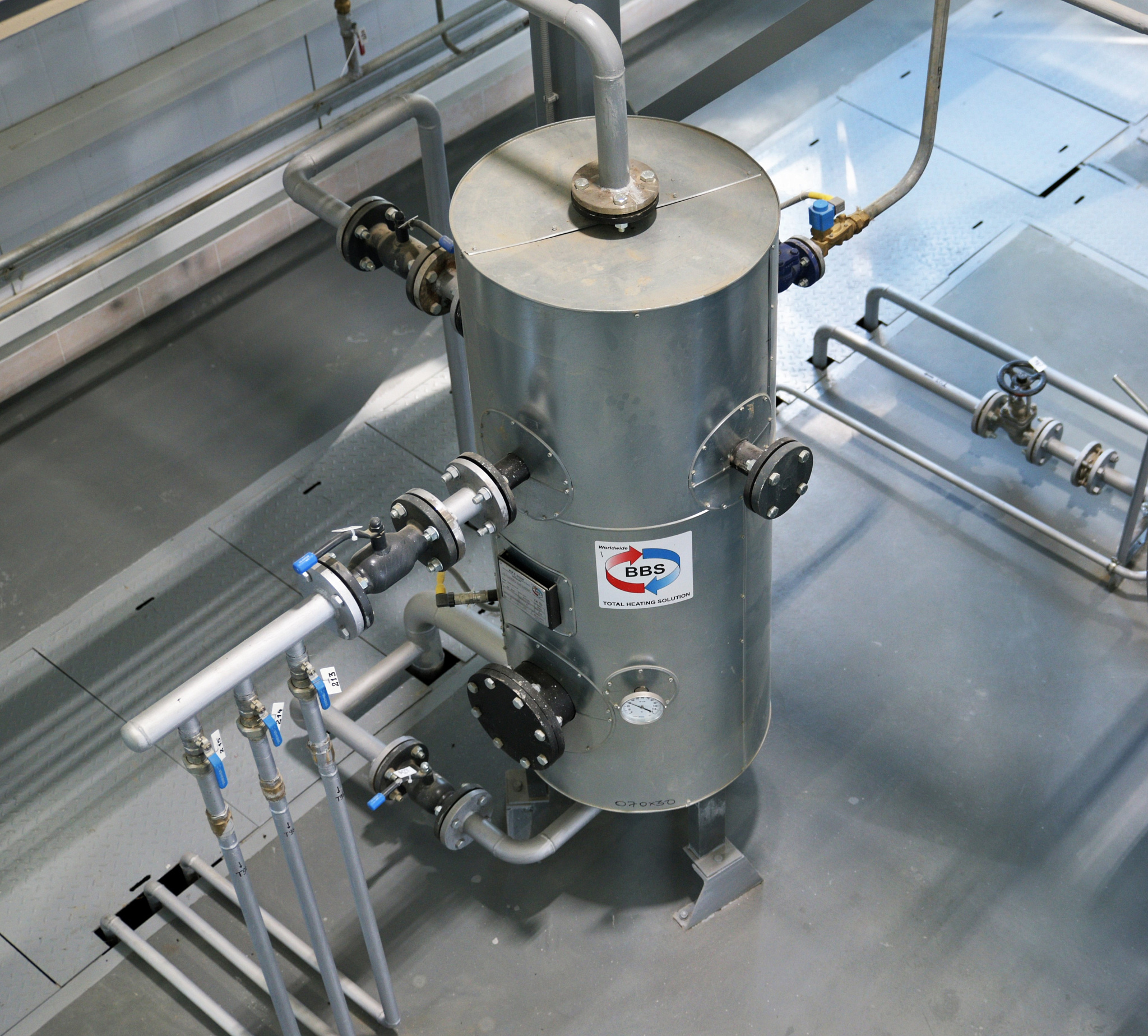

23 - Бак барботер

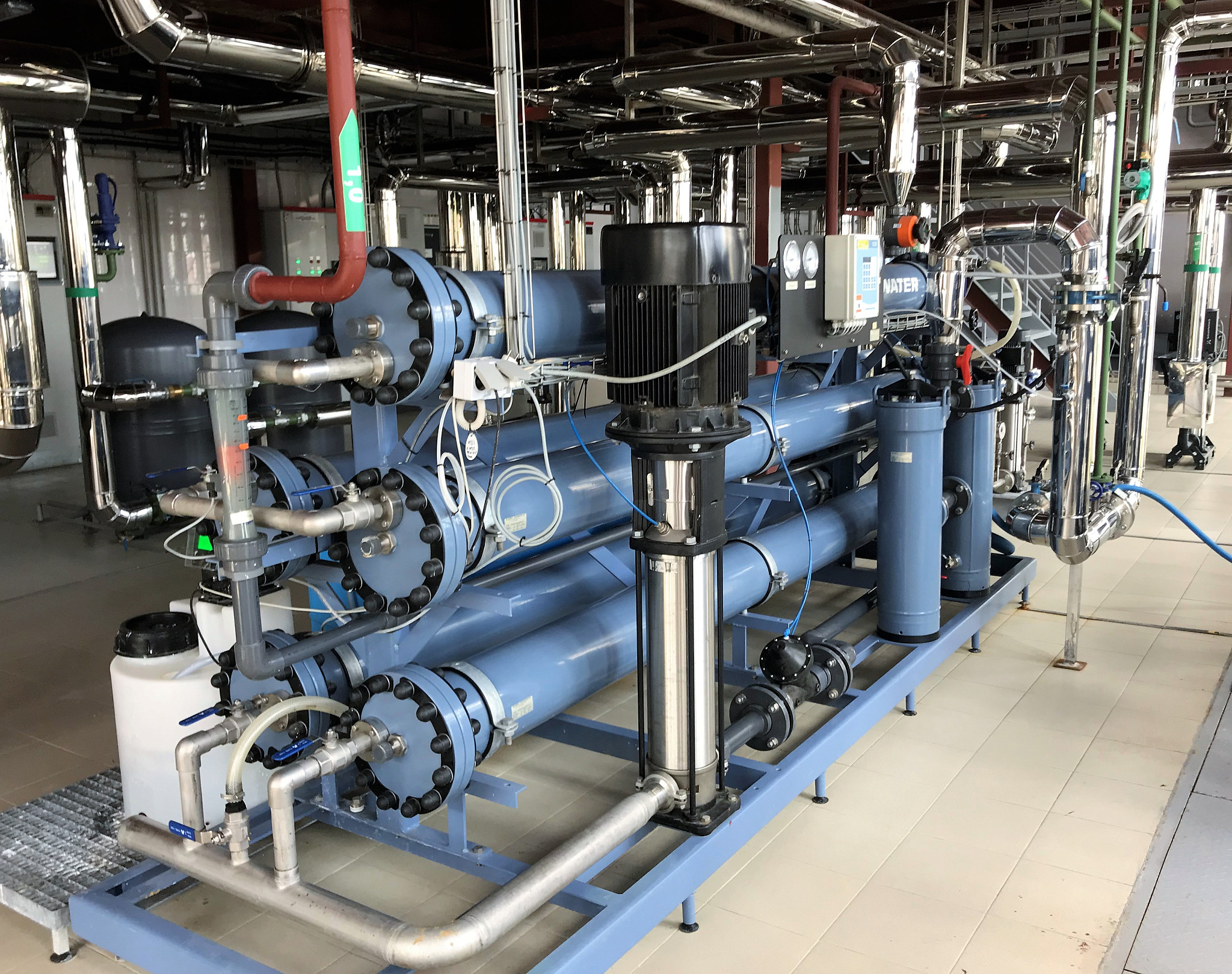

27 - Установка обратного осмоса

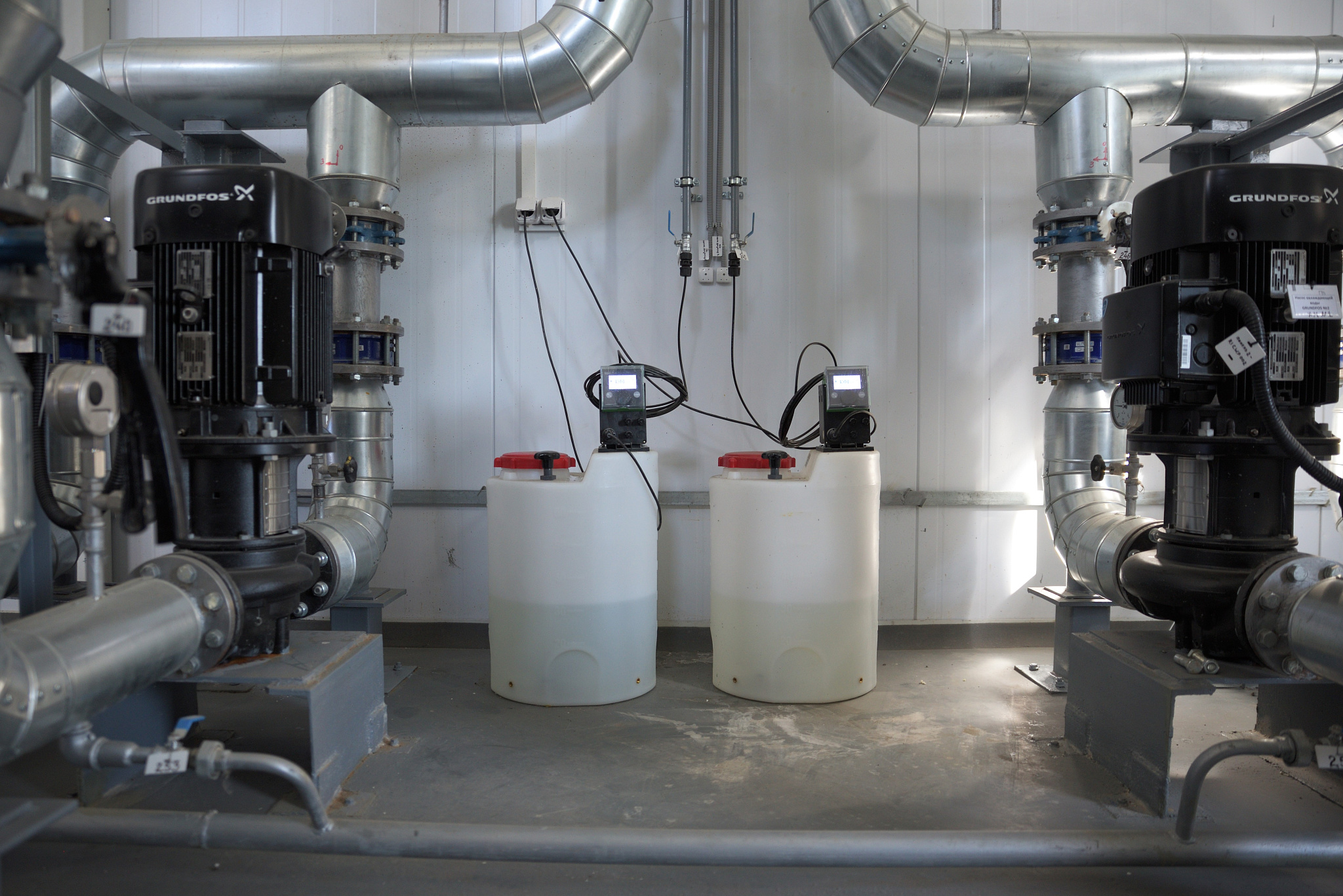

32 - Блок дозирования реагентов

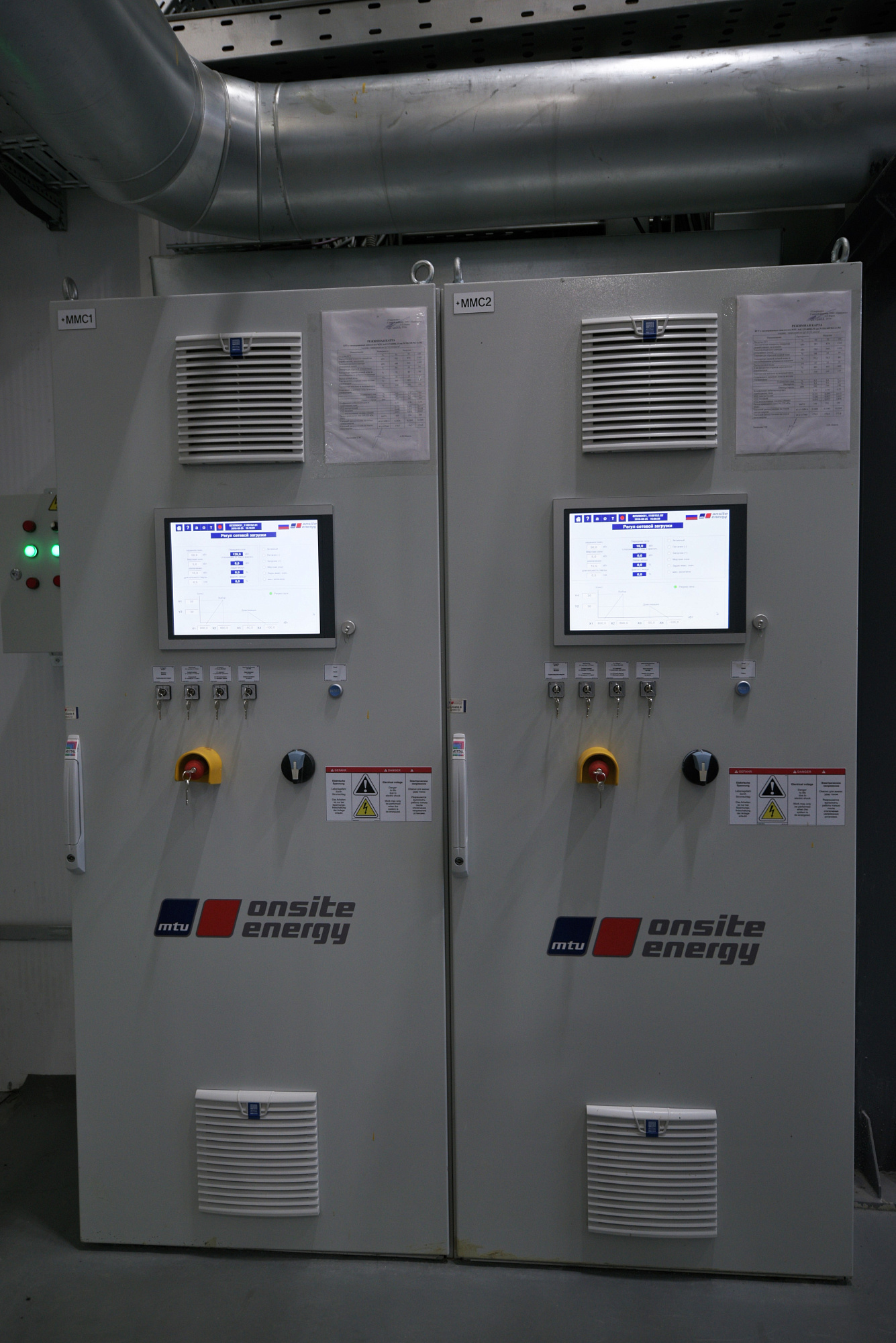

36 - Панель управления газовым двигателем

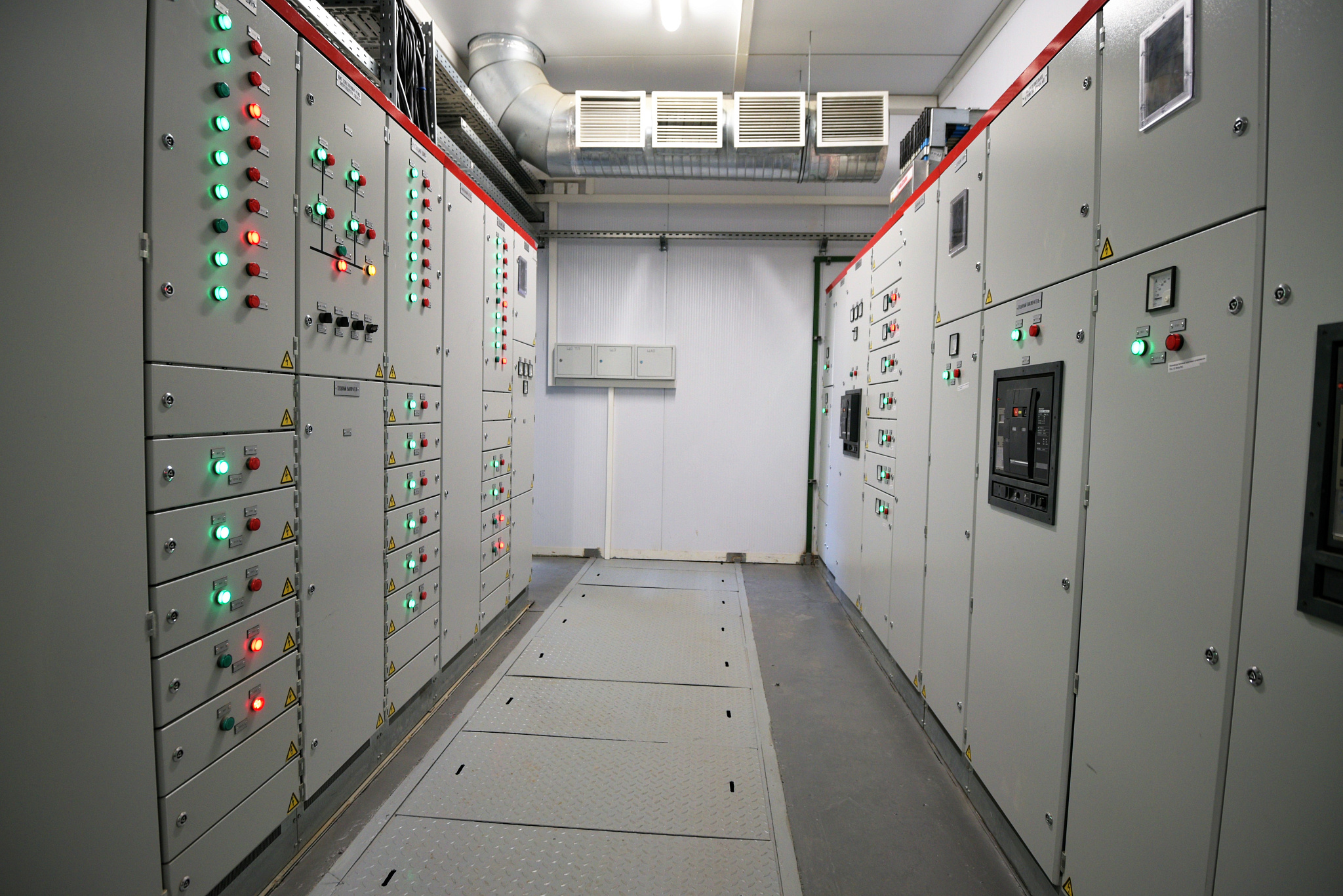

40 - Помещение РУ 0,4 кВт

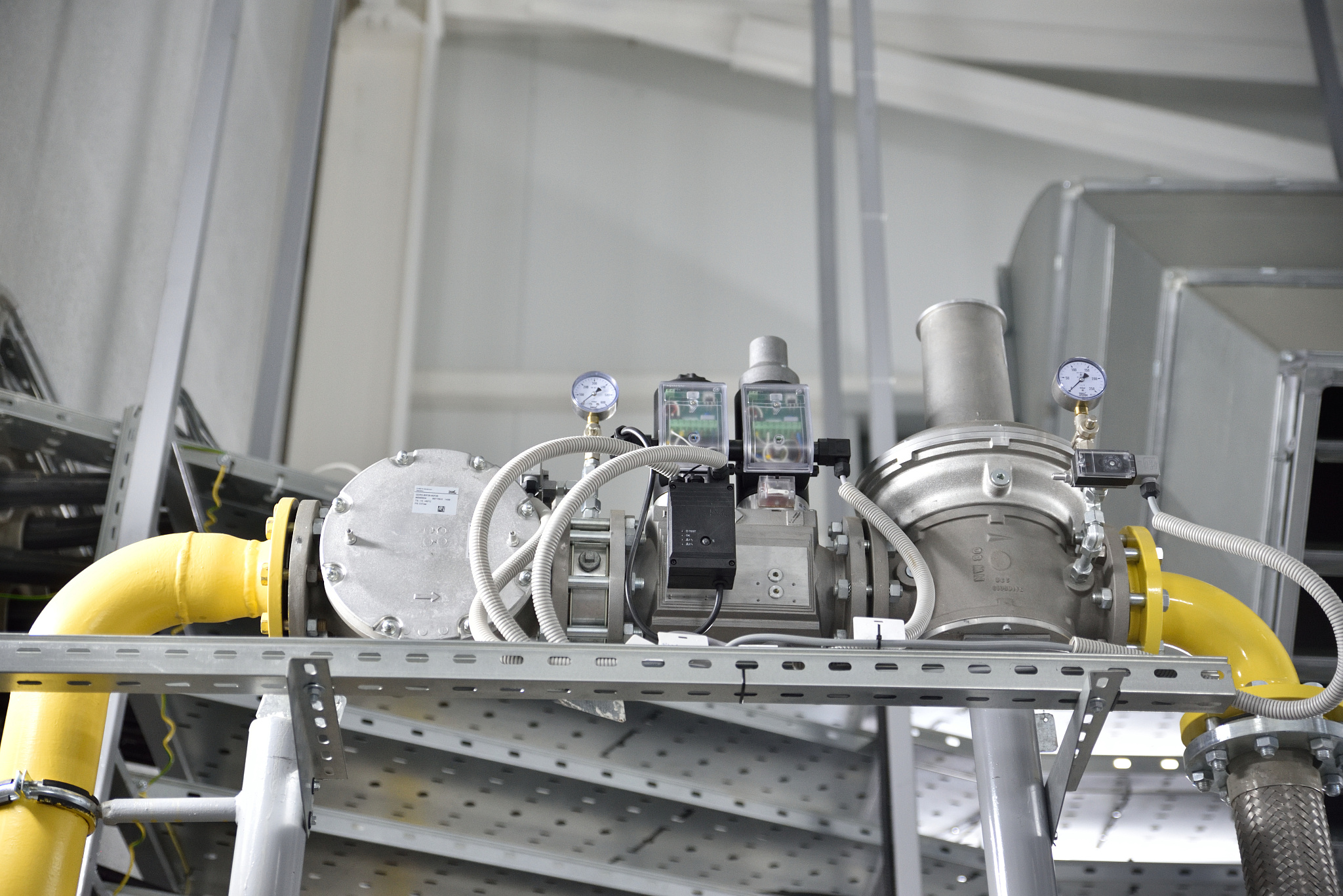

2 - Газовая рампа
9 - Глушитель выхлопных газов
14 - Экономайзер подогрева питательной воды
19 - Газовая горелка
24 - Установка обезжелезивания

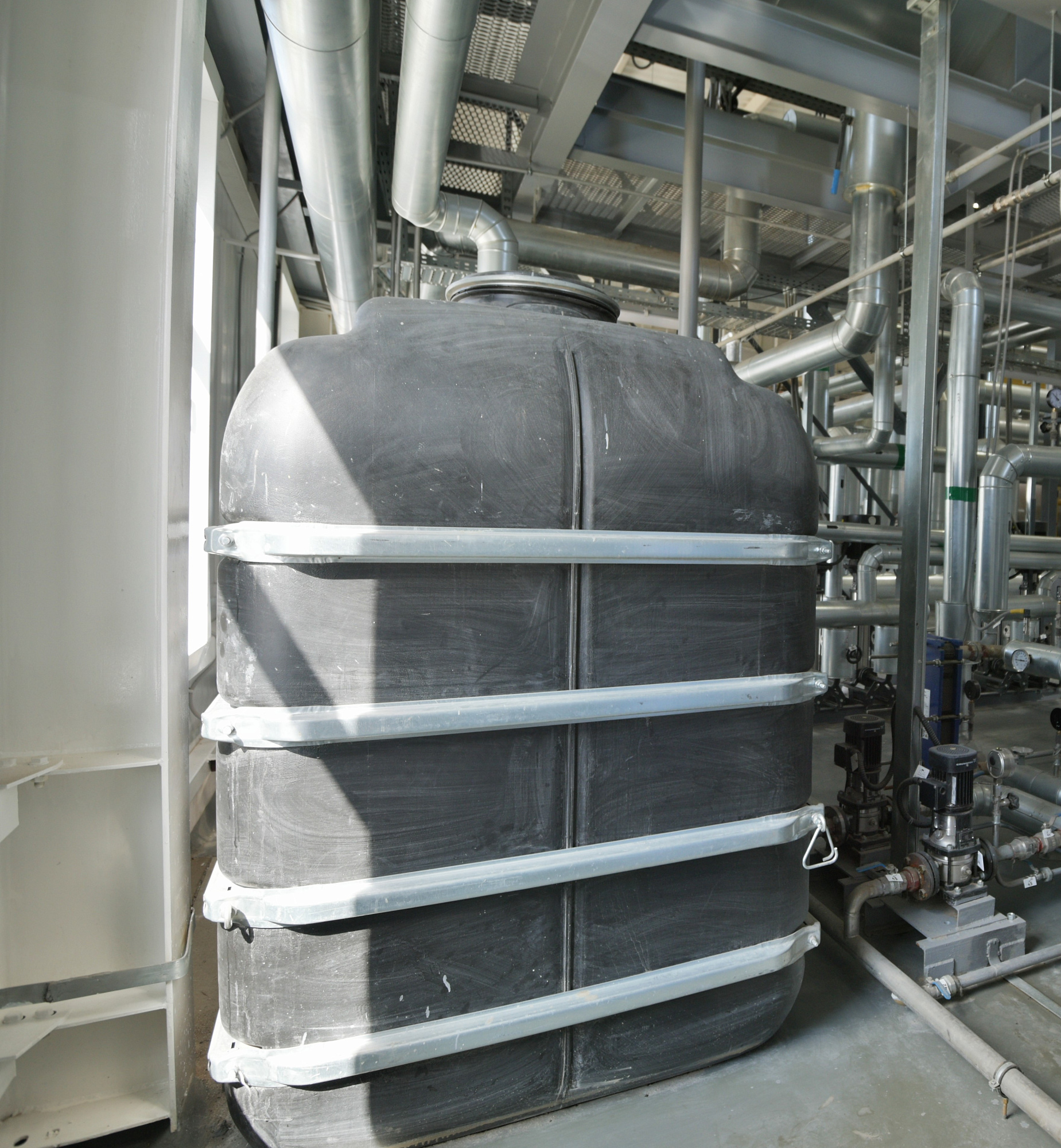

28 - Бак запаса пермеата

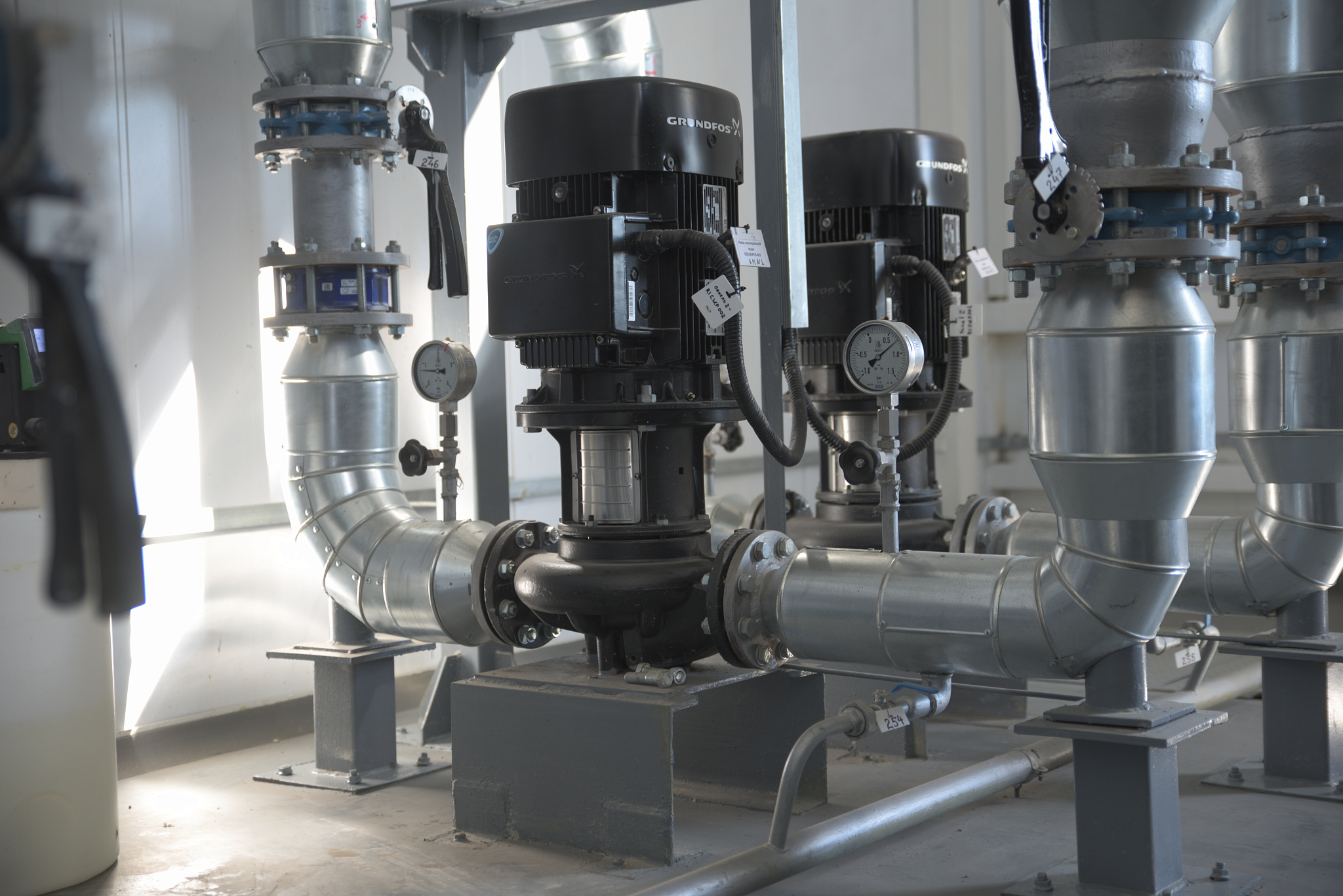

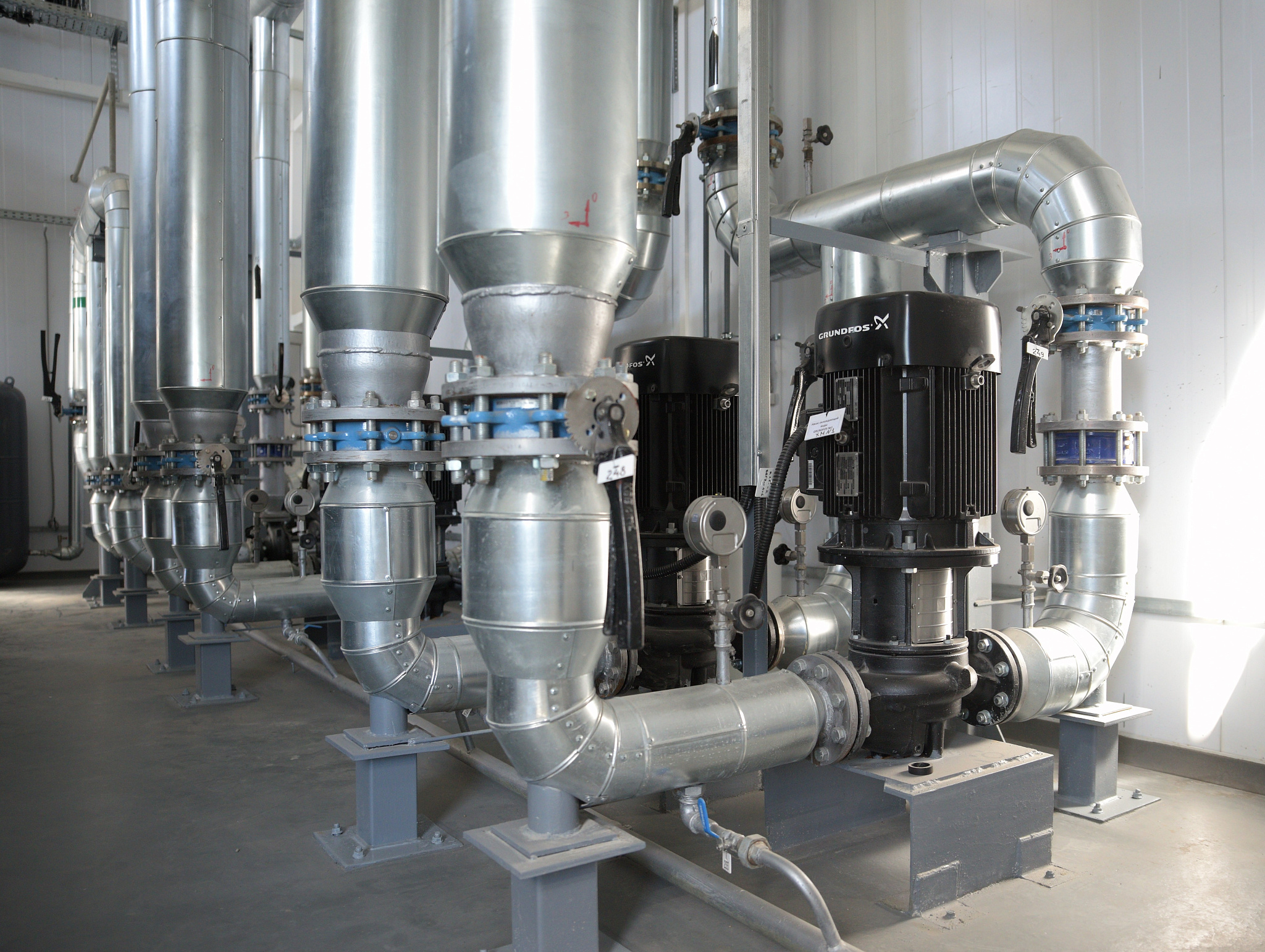

33 - Циркуляционные насосы охлаждающей воды
37 - Панель питания собственных нужд

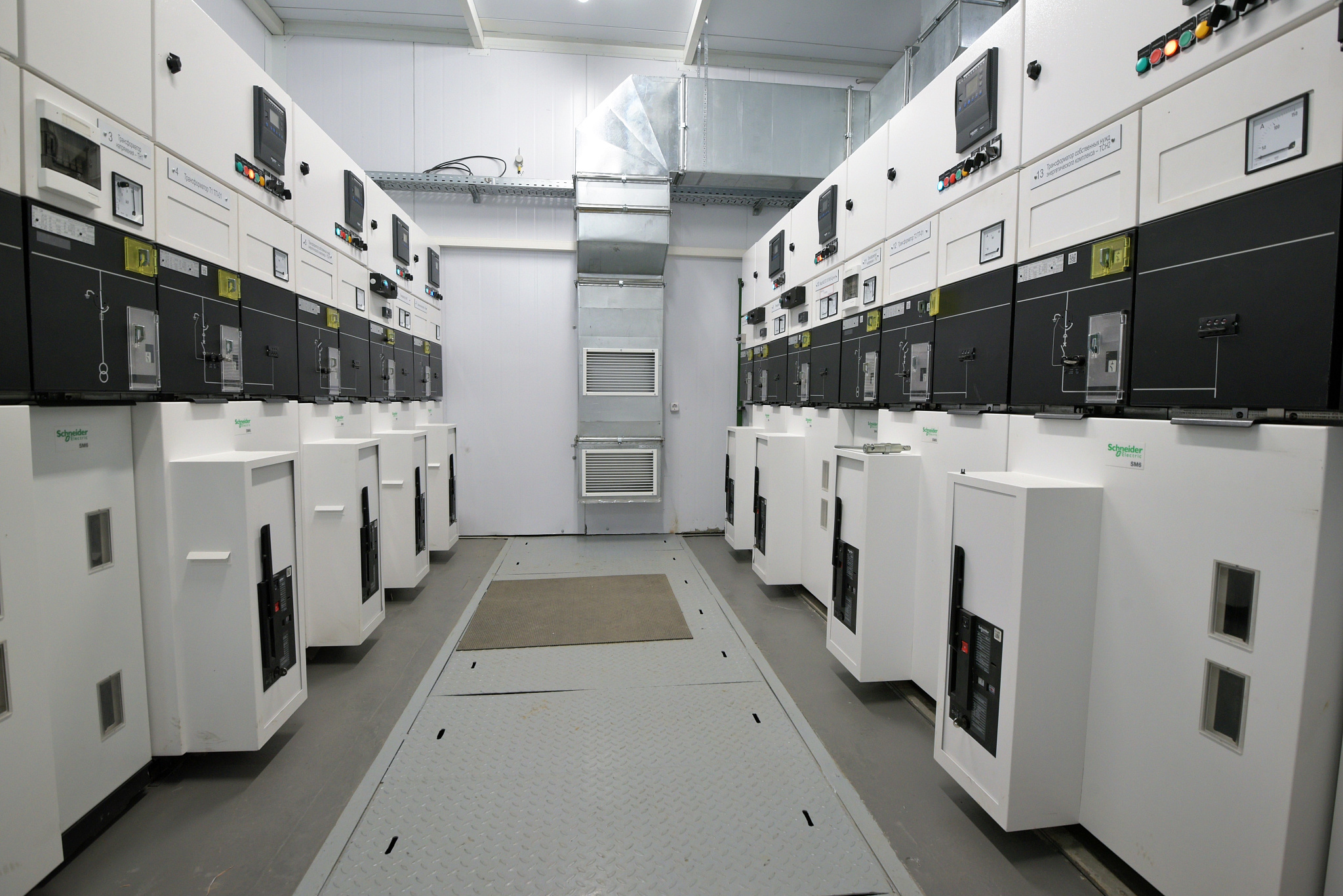

41 - Помещение РУ 10 кВт
3 - Блок системы охлаждения двигателя
10 - Легкосборный кран 1,5т для обслуживания
15 - Экономайзер подогрева сетевой воды
21 - Подогреватель питательной воды
25 - Установка умягчения
30 - Абсорбционная холодтльная машина
34 - Охлаждающая градирня мокрого типа
38 - Панель питания котла
42 - Помещение трансформаторов СН
6 - Газовая рампа горелки котла
11 - Комбинированный паровой КУ с горелкой
16 - Насосы питательной воды

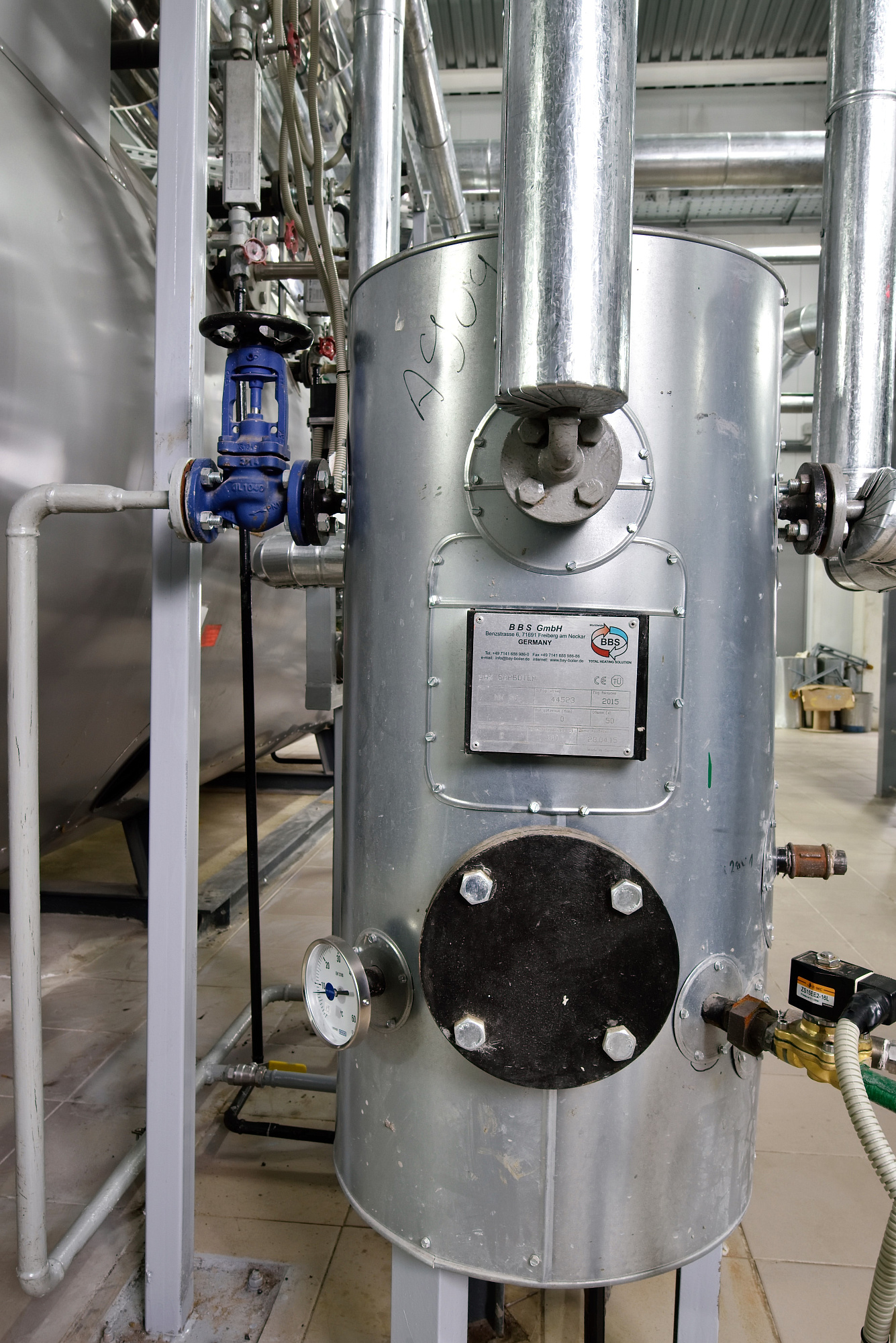

22 - Сепаратор продувочной воды
26 - Блок дозирования реагентов
31 - Насосы раствора этиленгликоля (лёд воды)
35 - Оборудование водогрейного типа
39 - Панель питания общестанционная
