IEC Energy Kit — комплект оборудования для инсталляции внутри задания.

Это законченное решение, при котором заказчик может самостоятельно провести монтажные работы в присутствии специалистов IEC Energy, по окончанию которых начнутся процессы запуска и тестирования электростанции.

В основу данного решения заложен принцип Plug and Play (включай и работай).

На основе газопоршневых установок реализуются комбинированные энергетические системы, позволяющие получать помимо электрической энергии — тепловую, в виде горячей воды или пара (когенерация) и холода (тригенерация), что увеличивает эффективность оборудования более чем в два раза.

За выработку электрической энергии отвечает газопоршневый двигатель. Но этого недостаточно для работы. Данной системой нужно управлять, питать и передавать электрическую энергию потребителям, обеспечивать подачу воздуха на горение, вентиляцию машинного зала. Также требуется обеспечивать двигатель газом. И, как и любой другой двигатель, газопоршневая установка требует охлаждения.

IEC Energy Kit является набором оборудования, благодаря которому заказчик получит желаемый результат при минимальных затратах.

Основным элементом системы является тепловой модуль IEC — система охлаждения двигателя предназначена для полезного использования тепловой энергии охлаждения воды рубашки двигателя, охлаждения масла и топливной смеси. Отбор тепловой энергии осуществляется в виде горячей воды с температурой 70–900С с помощью соответствующих теплообменников.

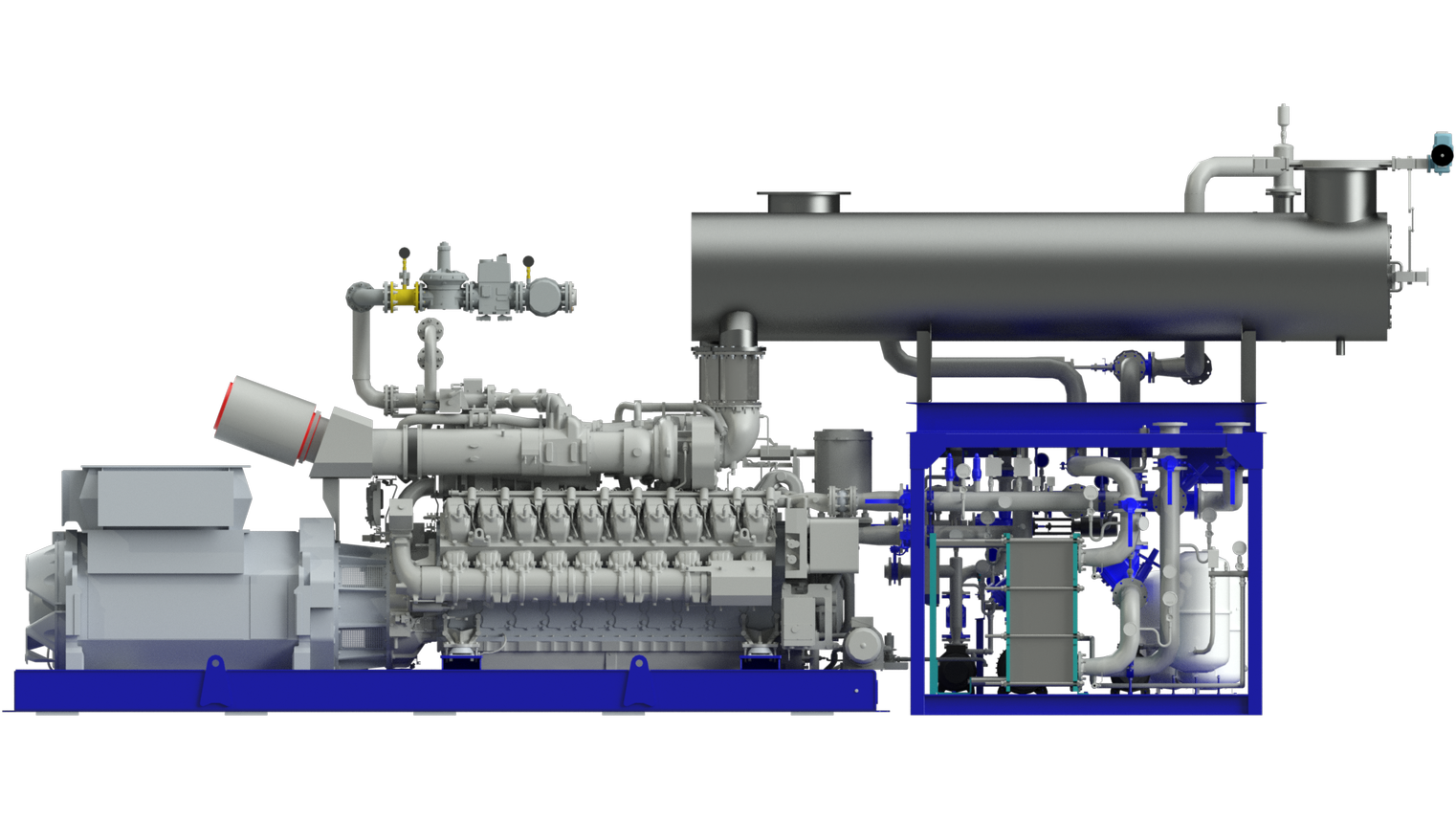

Блок системы охлаждения двигателя (тепловой модуль IEC) поставляется смонтированным на отдельной раме, которая устанавливается рядом с двигателем.

Существует 3 варианта исполнения теплового модуля IEC:

• Система охлаждения ГПУ без утилизации тепла. В данном случае все тепло, производимое двигателем, утилизируется в атмосферу с помощью одноконтурных радиаторов охлаждения.
• Система охлаждения ГПУ с системой утилизации тепла с рубашки двигателя. В данном случае тепло, производимое двигателем, утилизируется через пластинчатый теплообменник. Тепло дымовых газов не используется, либо поступает в паровой котел утилизатор. Подробнее с данным решением можно ознакомиться в разделе «Варианты утилизации тепла» раздел «Пар». В случае необходимости, охлаждение двигателя осуществляется через одноконтурный радиатор охлаждения.
• Система охлаждения ГПУ с системой утилизации тепла с рубашки двигателя и выхлопных газов. В данном случае тепло, производимое двигателем, утилизируется через пластинчатый теплообменник, тепло дымовых газов через котел утилизатор. Подробнее с данным решением можно ознакомиться в разделе «Варианты утилизации тепла», раздел «Горячая вода» и «Холод». В случае необходимости, охлаждение двигателя осуществляется через одноконтурный радиатор охлаждения.

IEC Energy Kit состоит из следующих элементов:

1. Газопоршневая установка
2. Тепловой модуль IEC
3. Газовый тракт низкого давления
4. Глушитель выхлопных газов
5. Котел утилизатор дымовых газов
6. Радиатор охлаждения 2-й ступени топливной смеси
7. Радиатор аварийного охлаждения
8. Панель управления газовым двигателем
9. Панель питания собственных нужд

IEC Energy Kit дополнительно может быть оснащен:

1. Система вентиляции машинного зала двигателя
2. Система маслохозяйства
3. Окисляющий катализатор
4. Блок исходного давления
5. Расширенная гарантия (до 40 000 м/ч или 5 лет)
6. Радиатор на 35 ℃ и 39 ℃ (случае с серией L32)
7. Генераторный выключатель
8. Дополнительные опции системы управления и электрической части
9. Дополнительные вспомогательные системы

Подобрать оптимальный комплект и детально ознакомиться с составом оборудования можно в конфигураторе.
