Единичная мощность – от 300 до 11 000 кВт.
Энергия на привод – горячая вода от 80 °С до 170°С
Температура охлаждённой воды – от 0°С до 15°С
Срок службы – 25 лет
COP (отношение холодопроизводительности к затраченной тепловой энергии) – 0,8 для горячей воды от 80°С до 130°С и 1,4 для горячей воды от 130°С до 170°С
АБХМ на горячей воде используют во многих отраслях:
- Химическая промышленность
- Нефтехимическая промышленность
- Пищевая промышленность
- Торговые и сервисные сооружения
- Спортивные сооружения
- Текстиль, легкая промышленность
- Сточные воды
- Энергетика
- ЖКХ
АБХМ на горячей воде активно используется в тригенерационных комплексах. Вырабатываемая тепловая энергия от электрогенерирующего оборудования (ГПУ, ГТУ и т. п.), которая рассеивается в окружающую среду летом, полезно используется в АБХМ для производства холода: горячая вода от газопоршневых установок (90°С /70°С); горячая вода от газотурбинных установок (130°С /100°С). Горячая вода для нужд АБХМ может специально производиться котельным оборудованием в летний период.
Принцип работы:
Испаритель: в испарителе охлаждаемая вода через трубки поверхности теплообмена передает свое тепло хладагенту, который находится при низком давлении (вакууме). Хладагент, нагреваясь, испаряется и водяные пары поступают далее в абсорбер. Охлаждаемая вода, отдавшая свое тепло хладагенту, возвращается во внешнюю систему (сеть холодоснабжения).
Абсорбер: Концентрированный раствор распыляется на трубки абсорбера, поглощает пары хладагента из испарителя и становится разбавленным раствором. В трубках циркулирует охлаждающая вода от градирни, охлаждает концентрированный раствор и, нагреваясь, уносит тепло в контур охлаждения. Насыщенный водяными парами и ставший разбавленным раствор направляется в генератор через теплообменник.
Генератор: в генераторе разбавленный раствор нагревается за счет подводимого тепла греющей воды, происходит испарение водяных паров хладагента, раствор становится концентрированным, а водяные пары хладагента отводятся в конденсор.
Конденсор: в конденсоре водяные пары хладагента конденсируются на трубках поверхности теплообмена, через которые циркулирует охлаждающая вода. Сконденсировавшийся хладагент (вода) поступает через U-образный гидрозатвор в испаритель.
Теплообменник: в теплообменнике происходит нагрев разбавленного раствора за счет тепловой энергии концентрированного раствора, поступающего из генератора. Применение теплообменника позволяет снизить нагрузку на генератор и на контур охлаждающей воды. Производительность теплообменника определяет эффективность абсорбционной холодильной машины.

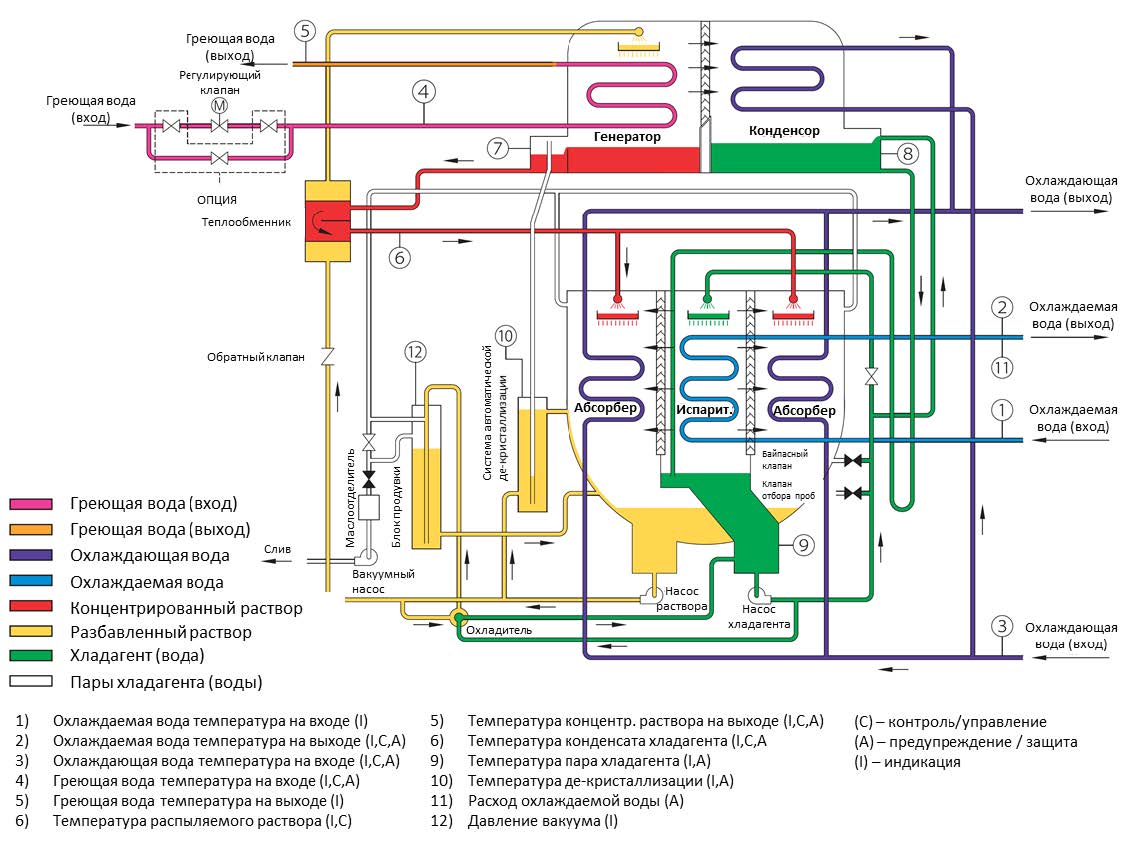

Принципиальная схема одноступенчатой LiBr абсорбционной холодильной машины
